Nano34SR華芯微特SWM34SRET6-50 SWM341開發板 開源硬件
- Nano34SR 用戶手冊：http://doc.loqtree.com/web/#/11/58
- 在線訂購
Nano34SR是一款便捷靈活、方便上手開源智能硬件主板，它從低成本、小體積(普通銀行卡片式大小，尺寸54x85mm)、高性能方面入手，結合行業和眾多應用的需求，在經歷了無數次的方案研究改進后，最終推出的一款非常具備實用價值的工業級開源智能硬件主板。
Nano34SR采用了華芯微特開發的，高集成度的 Arm? Cortex?-M33 SWM34SRET6-50 控制器，該控制器片上包含精度為1%以內的20MHz/40MHz時鐘，可通過PLL倍頻到160MHz。芯片內疊封8M Byte SDRAM。 主板采用4層PCB 設計，擁有1個TFT-LCD 液晶接口（可以與7寸LCD07004，4.3寸LCD04302等液晶屏套件搭配使用），最高分辨率可達1024*1024、并支持圖像硬解碼器JPEG。觸摸屏可支持電阻或者電容屏，此外處理器還包括 1 個 32 位看門狗定時器，5 組 32 位加強型定時器，12組24 位基礎型定時器，并支持 ISP（在系統編程）操作及IAP（在應用編程）。
Nano34SR的外設除了TFT-LCD液晶接口外，還包括1路帶信號浪涌抑制器的CAN 接口；1路RS232接口，可以定制為RS485接口；1路帶信號浪涌抑制器的RS485接口，可以定制為RS232接口；1路I2C接口（支持主/從選擇），對外接口采用帶扣XH2.54座；1 個SDIO 存儲接口；一路3Ω 3W的音頻功率輸出接口；1 路RTC PCF8563，含掉電超級電容。Nano34SR在進行高自由度的二次開發方面極具特色，適配開源的LVGL開源GUI，滿足各種人機交互應用場景碎片化需求，可應用于HMI、工控儀表、智能家電、數據機房、充電樁、電力醫療、共享設備、智能硬件等應用。
主要參數
| 名稱 | 主要參數 |
|---|---|
| 處理器 | SWM34SRET6-50，160MHz Arm? Cortex?-M33 |
| 內存 | 8MB(64Mbit) SDRAM |
| 存儲器 | 16MB(128Mbit) SpiFlash |
| TFT | 1路RGB接口，最高顯示分辨率1024*1024，也可程序改為GPIO |
| 觸摸屏 | 支持4線電阻式觸摸屏或者I2C電容觸摸屏 |
| UART | 1路，帶扣XH2.54座，可定制為RS485接口 |
| RS485 | 1路，帶扣XH2.54座，可定制為RS232接口 |
| CAN | 1路，帶扣XH2.54座 |
| SDIO | 1路，用于接 TF 卡存儲 |
| RTC | 1路，PCF8563，支持超級電容和紐扣電池供電 |
| 音頻 | 1路，3Ω負載，3W音頻輸出 |
| I2C | 1路，帶扣XH2.54座，與復用RTC、觸摸屏 |
| USB | 1路Type-C接口，可設置為USB HOST或者USB DEVICE |
| SWD | 1路，用于軟件調試，采用帶扣XH2.54座，SWD模式 |
| 供電 | 供電方式：支持電源端口輸入和USB Type-C輸入 供電電壓：5V，1A |
| PCB規格 | 4層板設計 |
| 溫度范圍 | 工作溫度：-40℃~+85℃ 存儲溫度：-40℃~+90℃ |

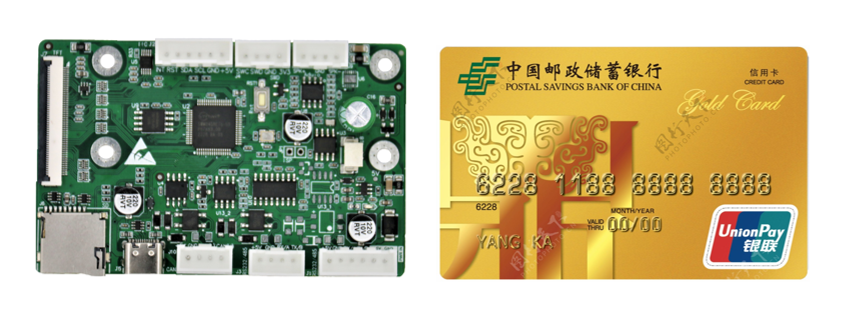

小，但不簡單
只有卡片大小，可裝口袋學習，也可實際項目使用

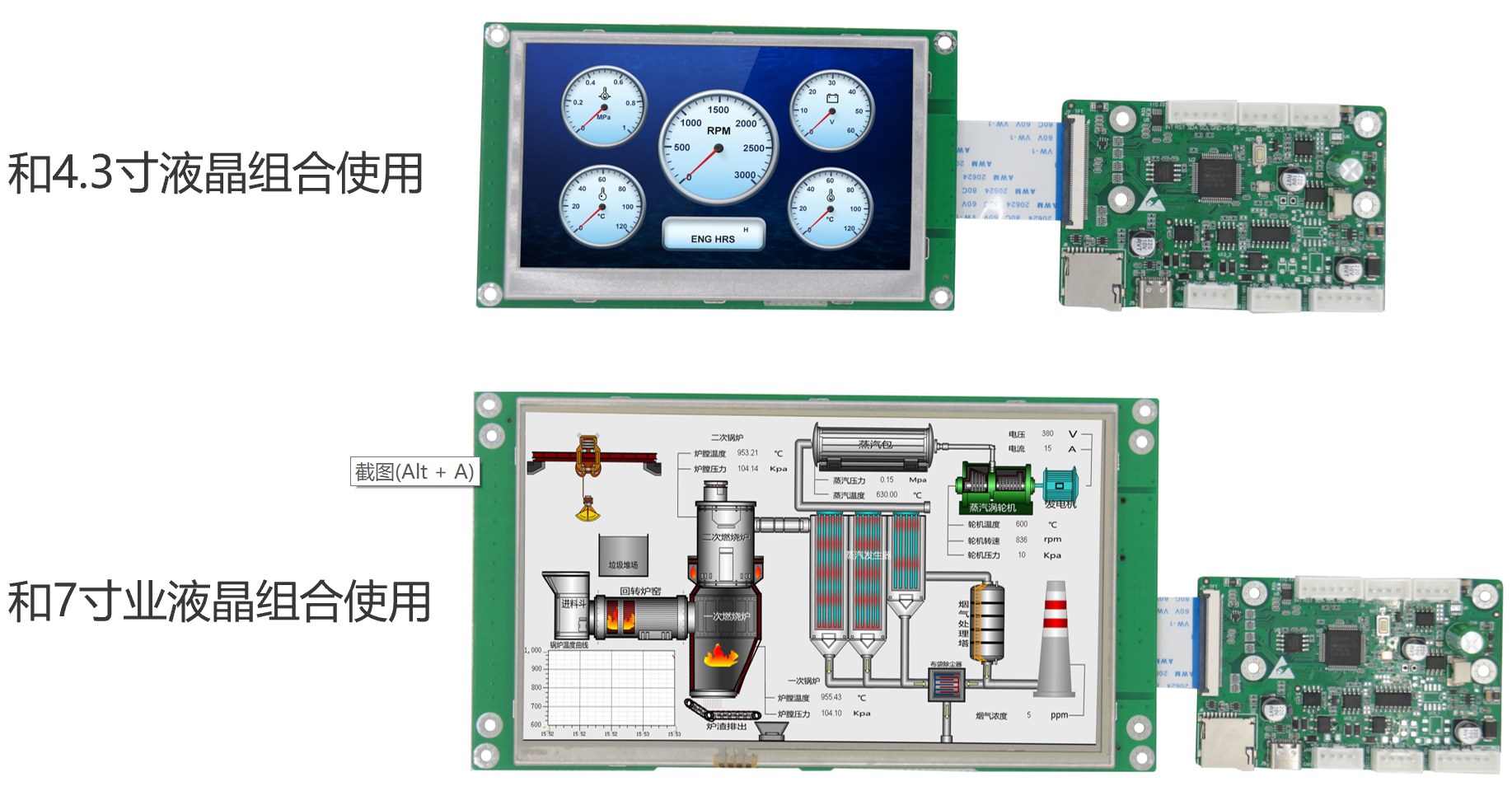

顯示接口
可以和4.3寸、7寸等不同的液晶板組合使用

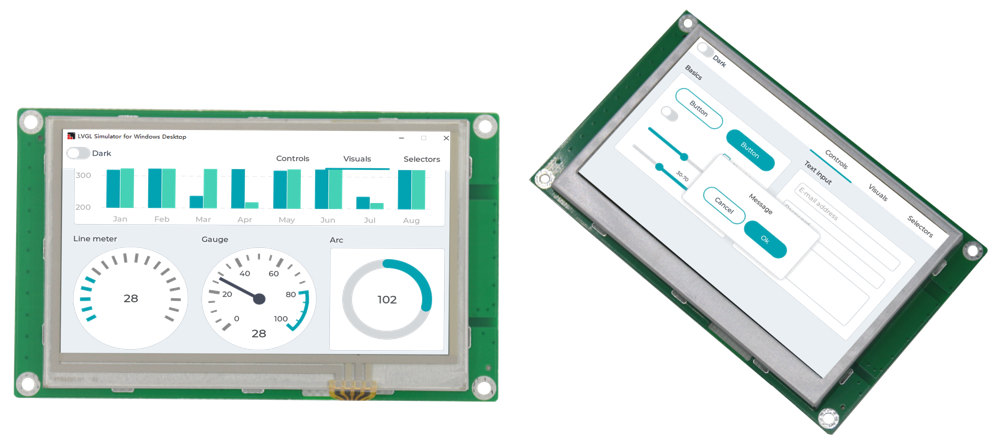

簡單實用的GUI軟件
適配開源的LVGL軟件，可以設計酷炫的GUI界面

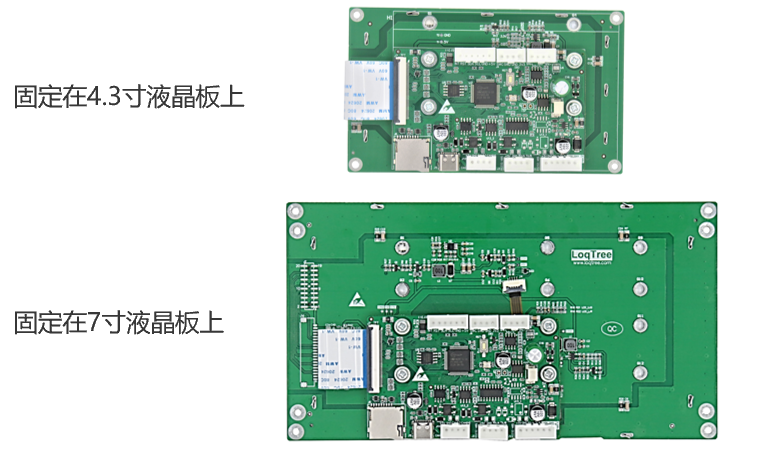

靈活安裝
可固定在液晶面板上，降低空間的占用
