顯示模組
4.3寸 480x272 24位RGB彩色TFT觸摸液晶屏模塊
- 4.3寸 LCD04302 液晶模組手冊： http://doc.loqtree.com/web/#/p/00dcac0d064ea2e66406038ca9f8a19d
- 在線訂購
LCD04302系列液晶屏模組是面向工業HMI、顯控一體機、美容儀、醫療儀器、智慧零售等智能硬件的人機交互設備開發的4.3寸液晶屏模組，可選電阻觸摸屏或者電容觸摸屏。可與嵌入式主板、安卓主板一起配合使用。該產品背光亮度可調，可選RGB液晶屏接口，可選電阻觸摸屏或者I2C觸摸屏接口，液晶屏背面PCB可以安裝貼片螺柱，可在液晶背部固定主板，滿足設備的主板安裝需求。
| 型號 | LCD04302RNK | LCD04302RRK | LCD04302RCK |
|---|---|---|---|
| 觸摸屏 | 沒有觸摸屏 | 電阻屏 | 電容屏 |
| 顯示屏尺寸 | 4.3寸 | 4.3寸 | 4.3寸 |
| 顯示分辨率 | 480*272 | 480*272 | 480*272 |
| 色彩深度 | 24位RGB | 24位RGB | 24位RGB |
| 亮度 | 350cd/m2 | 350cd/m2 | 350cd/m2 |
| 液晶屏接口 | RGB | RGB | RGB |
| 觸摸屏接口 | — | ADC | I2C |
| 供電電壓 | 5V | 5V | 5V |
| 工作環境 | -20℃~+70℃ | -20℃~+70℃ | -20℃~+70℃ |
| 存儲環境 | -30℃~+80℃，≤60％相對濕度 | -30℃~+80℃，≤60％相對濕度 | -30℃~+80℃，≤60％相對濕度 |

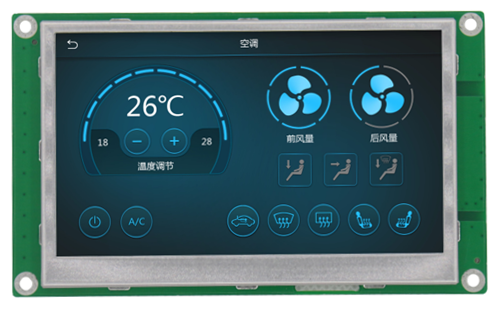

4.3寸顯示屏
型號：LCD04302RNK

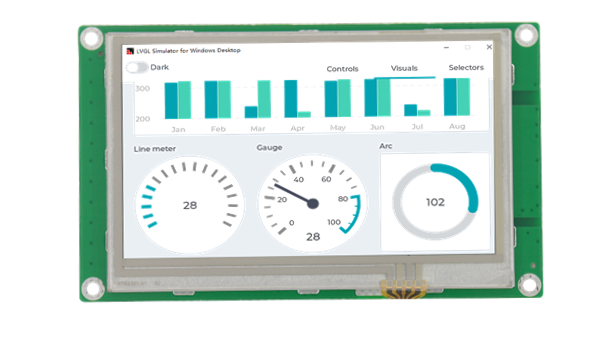

4.3寸顯示屏+電阻觸摸屏
型號：LCD04302RRK

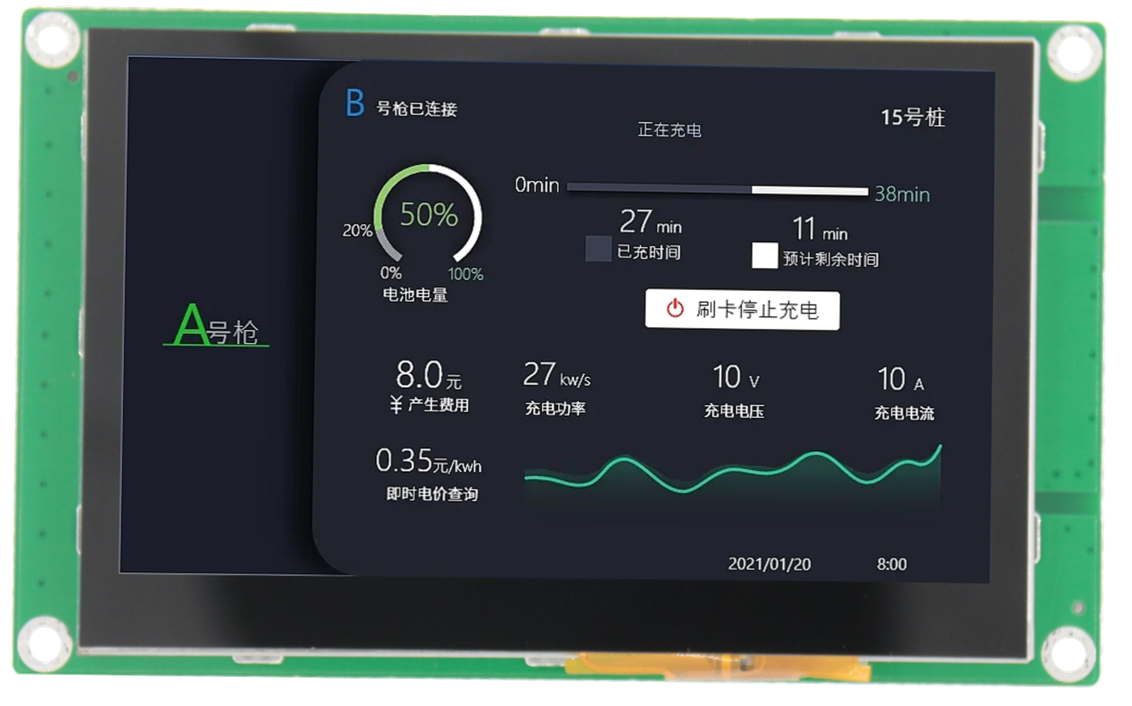

4.3寸顯示屏+電容觸摸屏
型號：LCD04302RCK
主板固定孔
背面預留主板固定孔

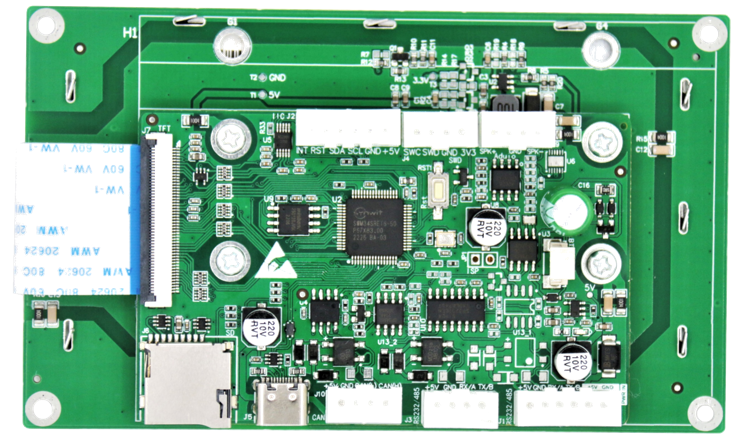

與主板安裝
背面安裝Nano34SR
